數控閘式剪板機適用于加工汽車、拖拉機、機車車輛、船舶、電機、儀表等鈑金類工業零部件，以及動力工業和航空等行業的金屬薄板拉伸、彎曲、擠壓、成形等工藝。對于各種高強度合金板的拉伸工作也適用。

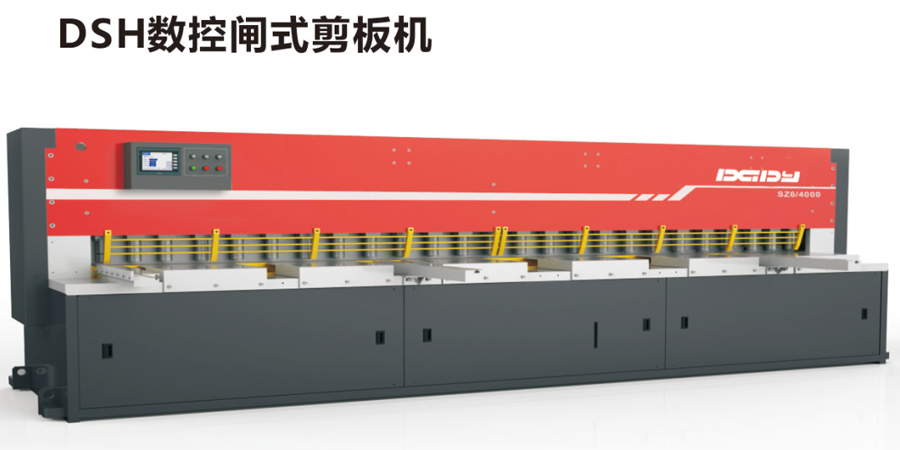

DSH數控閘式剪板機主要特點：
? 機身采用整體焊接形式
? 液壓傳動，四缸工作，液壓返程。
? 矩形刀片，四刃可用，使用壽命長。
? 6mm以下鐵板不需要調整刀片間隙
? 數控系統有記憶計數功能，多工步剪切。
? 燈光對線，準確便捷。

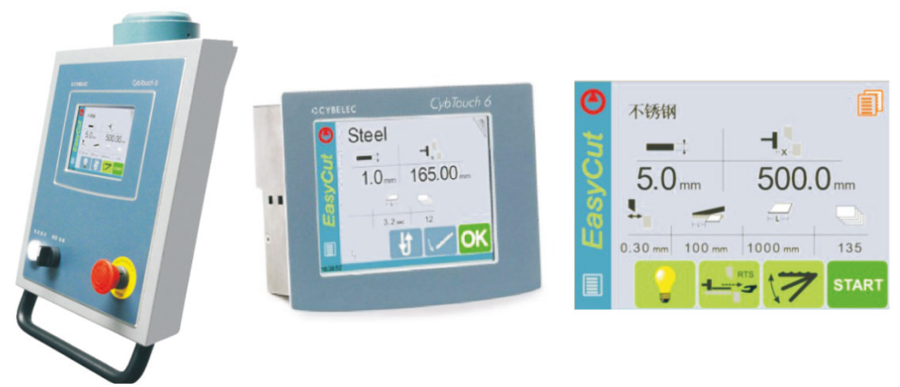

東鍛閘數控閘式剪板機系統操作簡便易學
DSH數控閘式剪板機主要技術參數
|
參數名稱 |
單位 |
型號 |
|||||||||||||||
|
SZQ 8/31 |
SZ Q8/40 |
SZQ 8/62 |
SZQ 13/31 |
SZQ 13/40 |
SZQ 13/62 |
SZQ 16/31 |
SZQ 16/40 |
SZQ 16/62 |
SZQ 20/31 |
SZQ 20/40 |
SZQ 20/62 |
SZQ 25/31 |
SZQ 25/40 |
SZQ 30/31 |
|||
|
最大剪切厚度 |
普通鋼 |
mm |
8 |
8 | 8 | 13 | 13 | 13 | 16 | 16 | 16 | 20 | 20 | 20 | 25 | 25 | 30 |
|
不銹鋼 |
mm |
4 |
4 | 4 | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 16 | 16 | 20 | |
|
有效剪板長度 |
mm |
3100 |
4000 | 6200 | 3100 | 4000 | 6200 | 3100 | 4000 | 6200 | 3100 | 4000 | 6200 | 3100 | 4000 | 3100 | |
|
剪切力 |
KN |
275 |
275 | 275 | 580 | 760 | 620 | 850 | 850 | 850 | 1380 | 1380 | 1380 | 1960 | 1500 | 2200 | |
|
后檔料行程 |
mm |
750 |
750 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
|
剪切角度 |
° |
0.5-2.0 |
0.5-2.0 | 0.5-2.5 | 0.5-2.5 | 0.5-2.0 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-3.5 | 0.5-2.5 | 0.5-3.5 | |
|
每分鐘行程次數 |
spm |
15-45 | 13-45 | 8-35 | 7-35 | 10-30 | 7-45 | 9-33 | 8-30 | 7-20 | 7-35 | 5-20 | 5-18 | 5-40 | 5-20 | 4-15 | |
|
喉口深度 |
mm |
100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
|
油箱容量 |
L |
350 |
400 | 680 | 450 | 560 | 680 | 590 | 590 | 680 | 590 | 620 | 650 | 1050 | 1100 | 1000 | |
|
電機功率 |
Kw |
11 |
15 | 22 | 15 | 22 | 30 | 37 | 37 | 37 | 45 | 45 | 30*2 | 55 | 55 | 55 | |
|
外形尺寸 |
長 |
mm |
3760 |
||||||||||||||
|
4750 |
7090 | 3860 | 4885 | 7100 | 3870 | 5020 | 7135 | 3980 | 5050 | 7300 | 4260 | 5340 | 4485 | ||||
|
寬 |
mm |
1850 |
|||||||||||||||
|
1920 |
2540 | 1960 | 2000 | 2550 | 1950 | 2190 | 2550 | 2050 | 2500 | 2600 | 2700 | 2700 | 2850 | ||||
|
高 |
mm |
2180 |
2325 | 2820 | 2320 | 2520 | 2830 | 2350 | 2580 | 2870 | 2480 | 3150 | 3200 | 2885 | 3740 | 2985 | |
|
機器重量 |
Kg |
6500 |
10800 | 24000 | 8700 | 17000 | 29800 | 14000 | 18000 | 36000 | 17000 | 30500 | 51500 | 28000 | 38000 | 32000 | |
